Kubernetes Topology Aware Routing 實作與流量分配研究

在 GKE 多區 (multi-zone) 架構下，啟用 Kubernetes Topology Aware Routing (TAR) 以降低跨區網路傳輸費用。包含 TAR 設置、測試配置、EndpointSlice 分配規則觀察、區域間流量實測與異常行為記錄。

TL;DR

Topology Aware Routing (TAR) 的設置與實測流量分配行為觀察：

目的：上多區後希望降低跨區傳輸成本
作法：在 Service 加上 service.kubernetes.io/topology-mode: "Auto"
實測：EndpointSlice 會依資源比例分配 zone 配額，但 Pod 數量不足時 TAR 會 Disabled，流量回退為 round-robin

背景

公司服務從單 zone 升級為 multi-zone 後，跨 zone 傳輸費用暴增。期望透過 Topology Aware Routing (TAR) 在支援多區的同時，降低跨區傳輸。

設置 TAR

在對應服務的 Service 標註：

annotations:
  service.kubernetes.io/topology-mode: "Auto"

目的：讓 kube-proxy / EndpointSlice 依拓樸「偏好近端」路徑，盡量將流量留在發起請求的同一個 zone。

測試設定（Deployment / Service / ConfigMap）

使用 topologySpreadConstraints 讓 Pod 盡量平均落在各 zone，以便觀察 TAR 的分配。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-a
  namespace: matt
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-a
  template:
    metadata:
      labels:
        app: nginx-a
    spec:
      # 使用 topologySpreadConstraints 強制平均分佈
      topologySpreadConstraints:
        - maxSkew: 1  # 最多允許相差 1 個 Pod
          topologyKey: topology.kubernetes.io/zone
          whenUnsatisfiable: DoNotSchedule
          labelSelector:
            matchLabels:
              app: nginx-a
      # 移除原本的 podAntiAffinity，因為 topologySpreadConstraints 已經處理分佈
      containers:
        - name: nginx
          image: nginx:latest
          ports:
            - containerPort: 80
          volumeMounts:
            - name: nginx-conf
              mountPath: /etc/nginx/conf.d
          resources:
            requests:
              cpu: "100m"
              memory: "128Mi"
            limits:
              cpu: "200m"
              memory: "256Mi"
      volumes:
        - name: nginx-conf
          configMap:
            name: nginx-conf
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-a
  namespace: matt
  annotations:
    service.kubernetes.io/topology-mode: "Auto"
spec:
  selector:
    app: nginx-a
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-conf
  namespace: matt
data:
  default.conf: |
    server {
      listen 80;
      location / {
        return 200 "$hostname\n";
      }
    }

實測觀察：TAR Disabled 與啟用條件

在僅 2 個 nginx Pod的情境下，TAR 可正常運作
在測試環境內，TAR 顯示 Disabled 且仍為 round-robin 的分配機制，待 Pod 數量充足後才會正常啟用

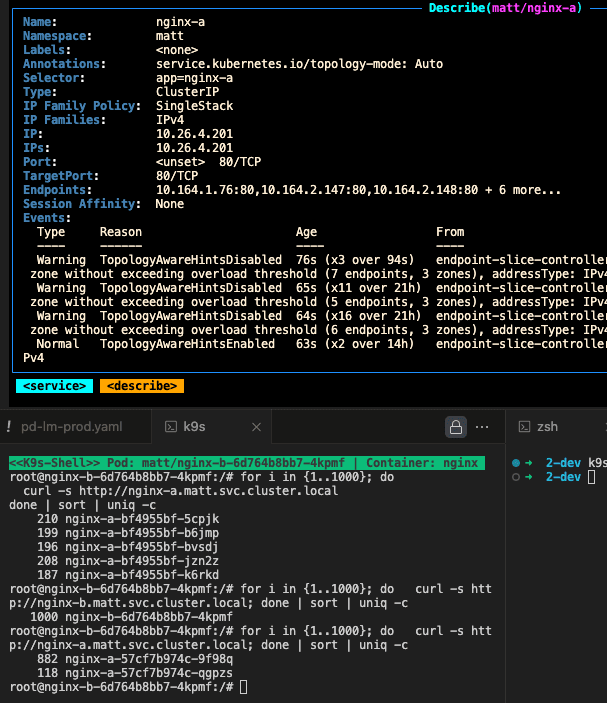

TAR-disabled

TAR 運作機制

服務 svc 設置 annotation –> 影響 Endpoint-Slice 分配機制
Endpoint-Slice 分配規則傾向「依資源比例」以節點 CPU 資源近似評估 zone 權重（示意）：

const nodes = [
    // asia-east1-a
    { zone: 'asia-east1-a', name: 'gke-matt-test-3b627bce-daoo', cpu: 4 },
    { zone: 'asia-east1-a', name: 'gke-pool-A-548e8958-2nxn', cpu: 8 },

    // asia-east1-b (10個節點)
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-1fv1', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-8bjj', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-crk9', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-ft1u', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-j7jg', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-lvc8', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-px2g', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-A-7ae1a02a-z5z4', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-B-bfdf247d-9f1e', cpu: 8 },
    { zone: 'asia-east1-b', name: 'gke-pool-B-bfdf247d-xg6b', cpu: 8 },

    // asia-east1-c
    { zone: 'asia-east1-c', name: 'gke-matt-test-e8520bea-zpl4', cpu: 4 }
  ];

換算（示意）：

asia-east1-a: 12 cores ÷ 96 total cores = 12.5%
asia-east1-b: 80 cores ÷ 96 total cores = 83.3%
asia-east1-c: 4 cores ÷ 96 total cores = 4.2%

為確保每個 zone 至少有一個實例（避免極端 0 配額），實際分配近似：

zone-a	zone-b	zone-c
1	7	1

流量測試

從 zone-a 由 nginx-a 發起 request：流量幾乎都由同 zone 的單一 nginx-b 承擔

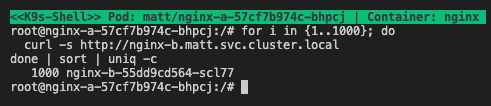

zone-a,nginx-a zone-a,nginx-b

從 zone-b 由 nginx-a 發起 request：

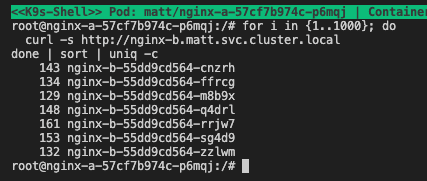

zone-b,nginx-a zone-b,nginx-b

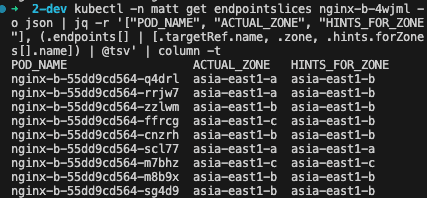

回查 EndpointSlice 分配後，對負責 7 個 zone-b 的 nginx-b 以 Round-Robin 的機制進行輪詢

結論

讓服務均勻分布在 3 個 zone 上，才能讓 TAR 的機制最佳化
如果 request 的來源集中在同一個 zone 那還是會有 流量傾斜 的情況
